[UMEHOSHI ITA 基板の使い方の詳細ページ

[[UMEHOSHI ITA] 基板の寸法.

[板厚]：1.6mm,[材質]：FR-4,[表面処理]：無電解金フラッシュ（RoHS対応）

[UMEHOSHI ITA] 基板仕様

• [基板種類]：リジッド基板
• [材質]：FR-4
• [構成層数]：4層
• [外形寸法]：55.9 mm × 90.2 mm
• [ビルドアップ工法]：なし
• [特性インピーダンス]：指定なし
• [最小パターン幅/間隔]：0.127mm【標準】
• [最小ビア径/ランド径]：φ0.3/0.6mm【標準】
• [レジスト印刷]：両面に塗る
• [シルク印刷]：両面
• [板厚]：1.6mm【標準】
• [銅箔厚み]：内層35μm外層18μm
• [長穴]：あり
• [端面スルーホール]：なし
• [0.3mm未満のパッド]：なし
• [ULマーク]：なし
• [表面処理]：無電解金フラッシュ（RoHS対応）
• [半田種別]：鉛フリー半田

[UMEHOSHI ITA] 基板仕様

『UMEHOSHI ITA』の基板は上から部品面パターン、GNDパターン、VCCパターン、半田面パターンの4層です。

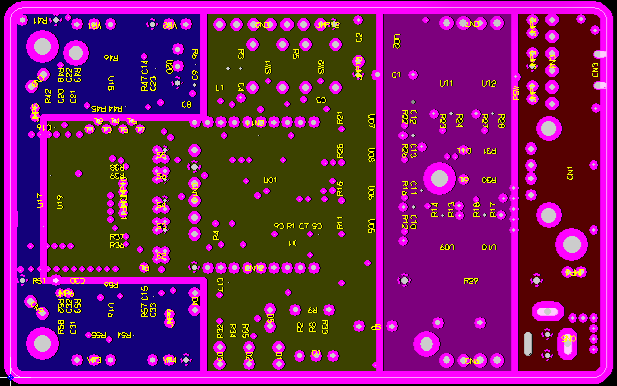

VCCパターンは次のイメージで、左から紺色がアナログ用3.3VのAVdd、 ダークグリーンのデジタル用3.3VのVCC、ダークピンクのモータ制御電位、ダークレッドのモータ供給電位に分かれています。
